Kit de Robô STEM WeeeBot Robô 3 em 1

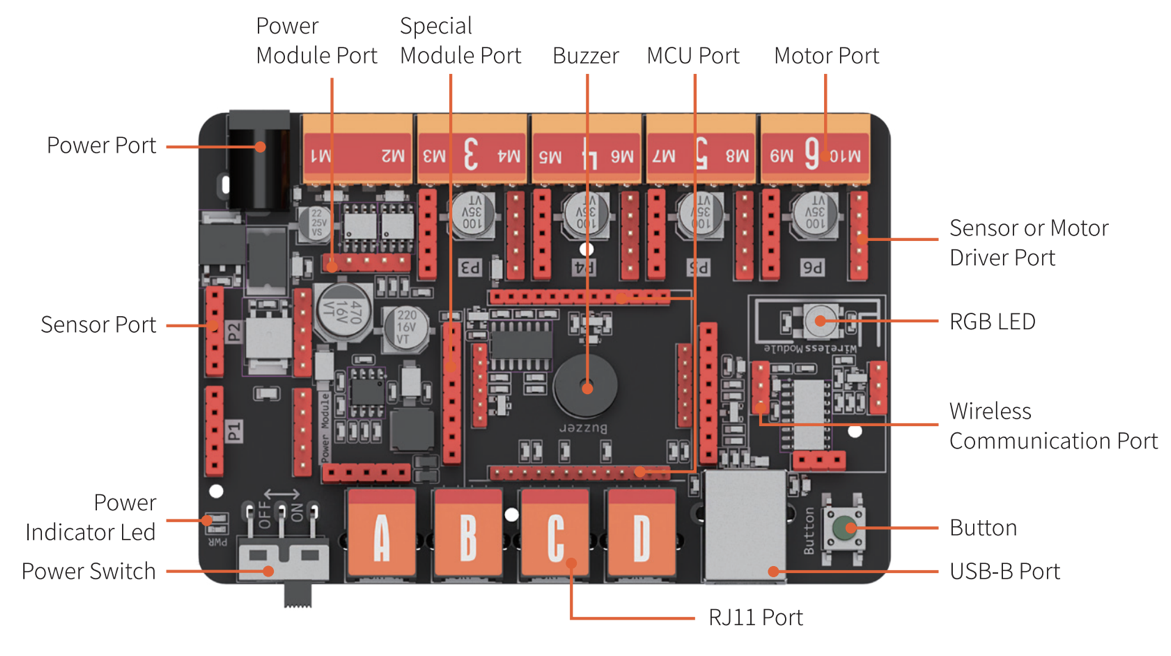

| Placa-mãe ELF

A placa-mãe WEEEMAKE ELF é projetada com base no estilo de design modular cujo microchip é substituível. Esta placa-mãe de alto desempenho é projetada para educação.

1. Microchip substituível: Suporta ATMEGA-328P, chip ESP32, etc.
2. Mesma porta para driver de motor e porta de pino do sensor, fácil de usar.
3. Fiação aleatória, funciona com WeeeCode e Arduino.

| Sensor ultrasônico RGB

O sensor ultrassônico RGB é um módulo eletrônico usado para medir a distância com uma faixa de medição de 4 cm a 500 cm. Ele pode ser usado para ajudar um carro a evitar obstáculos ou outros projetos relacionados à distância. O transmissor ultrassônico envia uma onda ultrassônica em uma determinada direção e começa a contar o tempo. A onda ultrassônica se espalha no ar e, quando o obstáculo é encontrado no caminho, ele retorna imediatamente. O receptor ultrassônico para imediatamente de cronometrar enquanto recebe a onda de reflexão. A velocidade de transmissão da onda sonora no ar é de 340 m/s. De acordo com o tempo (T) registrado pelo temporizador, a distância (S) entre o ponto de transmissão e o obstáculo é calculada, ou seja, S = 340*T/2.

Ao mesmo tempo, ambas as sondas ultrassônicas têm uma luz LED RGB embutida.

| Sensor de segmento de linha de duas vias

O sensor de seguimento de linha está usando o recurso de infravermelho que obterá diferentes intensidades de reflexão na superfície de cor diferente. Durante o processo de direção do carro robô, o sensor de seguimento de linha continuou a transmitir luz infravermelha para o solo. Quando a luz infravermelha encontrou uma superfície branca, ocorreu uma longa reflexão e o receptor no sensor receberá aqueles infravermelhos refletidos; Quando a luz infravermelha encontrou uma superfície preta, a luz infravermelha é absorvida e o receptor do sensor não pode receber infravermelho ou recebe muito poucos. A posição da linha preta ou branca é determinada se deve receber ou não a luz infravermelha retornada da reflexão.

O sensor de seguimento de linha bidirecional tem dois grupos de transmissor infravermelho e tubo receptor S1, S2.

| Painel de matriz LED

A tela de matriz do painel LED é composta de uma luz LED azul em uma matriz, que pode controlar números de exibição, letras ou símbolos. A distribuição de LED é de 5 linhas múltiplas de 7 colunas. O sensor vem com uma capa preta semitransparente.

| Sensor de luz

O sensor de luz é um sensor baseado no princípio de efeitos optoeletrônicos de semicondutores (convertendo sinais ópticos em sinais elétricos). Ele pode detectar a intensidade da luz do ambiente ao redor do sensor, converter a força da luz em um sinal elétrico e transmiti-lo para a placa-mãe.

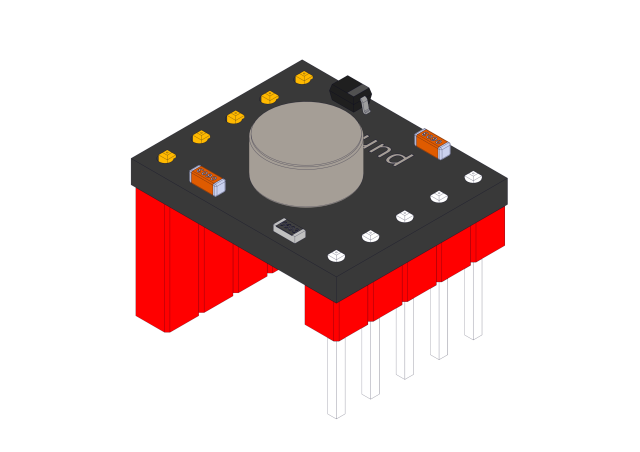

| Sensor de som

O sensor de som converte o sinal de voz em sinal elétrico com base em um microfone. Ele pode ser usado para detectar a intensidade do som no ambiente ao redor. O volume detectado é ampliado pelo amplificador de computação e, em seguida, transmitido para a placa-mãe. Ele pode ser usado para fazer projetos interativos, como interruptores de controle de voz, carro robô de controle de volume, etc.

| Receptor IR

O receptor IR tem um componente que pode detectar cerca de 38kh de sinal IR, que pode receber sinais infravermelhos emitidos pelo controle remoto IR. O controle remoto IR está atualmente usando os métodos de comunicação e controle remoto mais amplamente usados, com as vantagens de tamanho pequeno, baixo consumo de energia e sinal forte, etc.

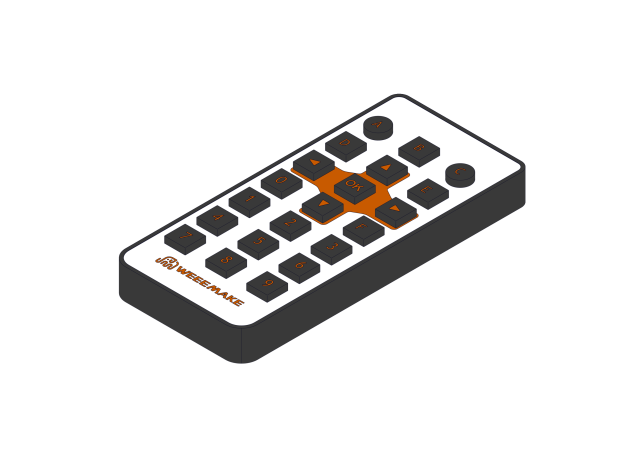

| Controle Remoto IR

O controle remoto IR é um dispositivo de controle remoto comumente usado. Ele tem uma luz transmissora de IR. Ao pressionar os botões no controle remoto, um sinal de luz IR específico será emitido. Este sinal é recebido pelo receptor IR e interpretado o sinal.

| Módulo Bluethoot 4.1

Este módulo Bluetooth é projetado para controle remoto. Pode se conectar ao Bluetooth do celular, Bluetooth do computador, dongle Bluetooth, etc. Ele não só pode controlar remotamente robôs, como também ser usado para programação sem fio, programa de download, etc.
